21年シーズンの国際大会で複数の金メダルを獲得した中長距離レーサーの、2024モデルフレームセット
東京2020オリンピック日本代表自転車競技（トラック）に供給し使用されたトラックバイク※の
2024モデルの中長距離フレームセット。
空力・剛性・重量の最適なバランスを追求していく中でも特に空力性能を強く意識した設計がなされており、
BB部やパイプの接合部などはよりボリュームを抑えた作りになっている。
※当トラックバイクはUCIに登録済みの機材です。
|
| 当店の分野でないですが扱えます♪ |
 |
| |
| 商品番号 |
anr15f（フレームセット） |
| モデル |
TE9 FRAME |
| フレームサイズ |
SS-S-M-L（適応身長はジオメトリー欄を参照） |
| フレーム |
PROFORMAT、HM-CARBON、1-1/8 インテグラルヘッド、68mm BB、エンド幅120mm |
| フロントフォーク |
PROFORMAT、HM-CARBON、カーボンコラム、インテグラルクラウンレース、アルミインサート、100mmエンド |
| ヘッド小物 |
TANGE IS22 ダイレクトインタイプ |
| シートピン |
インテグラル |
| シートポスト |
ANCHOR TE9専用エアロシートポスト、フルカーボン、長さ300mm、オフセット30mm |
| 付属品 |
専用チェーン引き、マニュアルバッグ、シートスペーサー、ヘッドスペーサー |
| フレーム重量 |
フレームセット 1,900g（Mサイズ / シートポストセット除く）
シートポストセット 240g（オフセット0mm）シートポストセット 250g（オフセット30mm） |
フレーム
基準価格 |
726,000円（税込） |
| 当店価格 |
問合せ |
| 問合せ/注文ボタン |
|
|
| |
 本自転車トラック用機材の開発は 競輪の補助を受けて実施しました。 |
 |

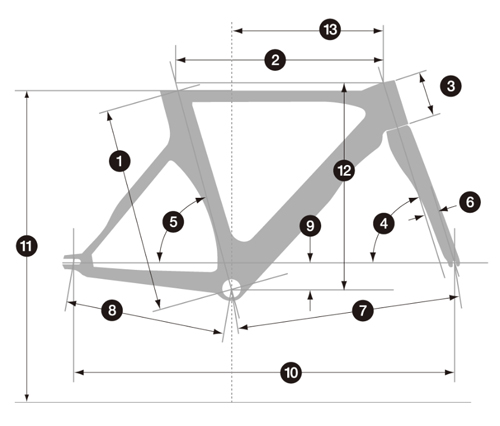

| 1 |
フレームサイズ センター～トップ |
491（SS） |
517（S） |
545（M） |
571（L） |
| 3 |
トップチューブ長（ホリゾンタル時想定） |
500 |
525 |
555 |
580 |
| 4 |
ヘッドチューブ長 |
65 |
85 |
110 |
130 |
| 5 |
キャスター角 |
72°30' |
72°30' |
72°45' |
72°45' |
| 6 |
シート角 |
76°00' |
75°30' |
75°00' |
74°30' |
| 8 |
オフセット |
42.5 |
42.5 |
40 |
40 |
| 10 |
フロントセンター |
560 |
581 |
603 |
623 |
| 11 |
リアセンター |
393 |
393 |
393 |
393 |
| 12 |
ハンガー下がり |
50 |
55 |
55 |
60 |
| 13 |
ホイールベース |
935 |
955 |
977 |
996 |
| 15 |
スタンドオーバーハイト（地上高） |
764 |
783 |
809 |
828 |
| 16 |
スタック |
442 |
466 |
491 |
515 |
| 17 |
リーチ |
390 |
405 |
423 |
437 |
|
適応身長（cm） |
154- |
163- |
171- |
179- |
|
股下サイズ目安（cm） |
69.3- |
73.5- |
77.1- |
80.8- |
※適応身長：股下寸法とフレームサイズ、ヘッド〜シート延長線寸法から算出
|
| |
